Öznur H07V-K 1,5mm NYAF Enerji Kablosu 100 metre

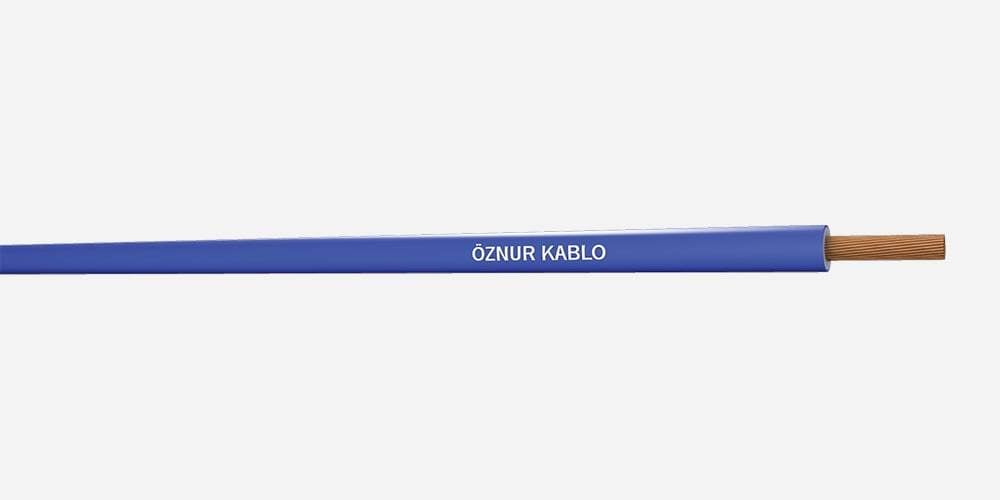

Öznur H07V-K 1,5mm NYAF Enerji Kablosu

NYAF Kablo Nedir ?

NYAF kablolar; PVC İzoleli, kılıfsız, tek damarlı, ince çok telli bükülgen bakır iletkenli tesisat ve alçak gerilim kablolarıdır.

Kablo Yapısı

Anma gerilimi : 300/500 V 450/750 V

Tip	H05V-K, H07V-K (TSE), NYAF (VDE)
Standartlar	TS EN 50525-2-31, VDE 0281, BS 6004, IEC 60227
Yapısı	Fleksibel bakır iletken, PVC izole
Kullanıldığı Yerler	Hareketli tesislerde ve cihazların bağlantısında kullanılır.
Teknik Veriler	Maks. çalışma sıcaklığı 70 °C Maks. kısa devre sıcaklığı 160 °C



Boyut ve Ağırlıklar				Elektriksel Bilgiler
Nominal Kesit	Dış Çap Yaklaşık	Net Ağırlık Yaklaşık	Standart Sevk	20 °C’ de İletken DC Direnci (Maks.)	Akım Taşıma Kapasitesi
					Boruda (A)	Havada (A)
mm²	mm	kg/km	uzunluk/m	ohm/km
*0.75	2,4	11	100	26,0	-	15
*1.0	2,6	14	100	19,5	11	19
1.5	2,8	18	100	13,3	14	24
2.5	3,5	29	100	7,98	19	32
4	4,5	45	100	4,95	26	42
6	5,0	60	100	3,30	34	54
10	6,5	105	100	1,91	46	73
16	8,0	160	100	1,21	61	98
25	9,5	250	100	0,780	80	129
35	11,0	350	1000	0,554	99	158
50	13,0	450	1000	0,386	119	198
70	15,5	650	1000	0,272	151	245
95	18,0	900	1000	0,206	182	292
120	20,0	1140	1000	0,161	210	344
150	22,0	1380	1000	0,129	-	391
185	25,0	1760	1000	0,106	-	448
240	28,0	2250	1000	0,0801	-	528

*(H05V-K)
